Petit tuto à destination des nouveaux
possesseurs de ce très bon routeur de chez DLink
(ou pour les anciens possesseurs qui ne savent toujours
pas comment faire tourner la bête ! ).
Pour les possesseurs d'autres routeurs de la même
marque, sachez que les menus et la configuration sont
bien souvent identiques à quelques détails
près. Vous pouvez donc aussi en profiter !
La config est réalisée sous windows XP.
Etape 1 : branchement puis
configuration basique
Bien, si tu n'es pas très riche et que tu n'as
qu'un seul câble réseau RJ45, et bien tu
vas en avoir besoin pour configurer le routeur pour la
première fois... Commençons donc par cette
étape avant même de le brancher à
la Freebox.
Branchement du routeur :
Pour commencer, brancher le routeur sur le secteur via
le transfo fournit avec !!
Connecter un des ports LAN du routeur à un port
RJ45 du PC qui va servir à configurer le routeur,
via le câble réseau.
Accès au menu du routeur :
Depuis ton navigateur Internet, saisis l'adresse http://192.168.0.1
Dans la fenêtre qui s'ouvre, mettre admin dans
le champ utilisateur, et laisser l'autre champ vide, puis
valider en cliquant sur OK :

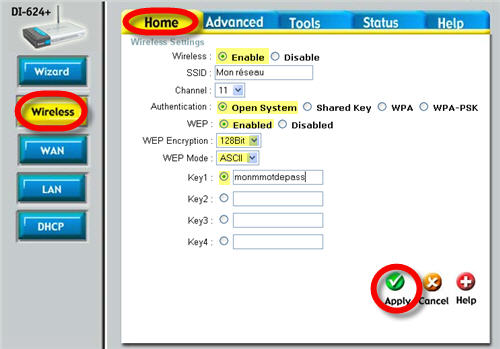

La partie WIFI du routeur : Se rendre dans le menu Home
et sous menu Wireless puis remplir les champs :
Wireless: cocher Enable
SSID : mettre un nom de réseau (peu importe le
nom)
Channel : Choisir un canal, le 11 par exemple
Authentication : Choisir Open System
Wep : Choisir Enabled
WEP Encryption : Choisir 128Bit
WEP Mode : Choisir ASCII
Cocher Key1 et remplir le champ d'un maximum de caractères,
en mélangeant chiffres, lettres minuscules et majuscules.
Noter précieusement cette clé sur un papier
Cliquer sur Apply pour sauvegarder (le routeur peut redémarrer)
La partie WAN du routeur :
Se rendre dans le menu Home et sous menu WAN puis:
Cocher Dynamic IP Address
Mettre le MTU à 1500
Cliquer sur Apply
La partie LAN du routeur :
Se rendre dans le menu Home et sous menu LAN puis:
Choisir une adresse IP (réseau local) pour le
routeur et la taper dans le champ IP Address, par exemple
192.168.0.1
Pour le champ Subnet Mask, laisser 255.255.255.0
Dans le champ Local Domain Name, vous pouvez éventuellement
mettre le nom de votre réseau windows si vous en
avez un.
Cliquer sur Apply pour sauvegarder (le routeur peut redémarrer)
NB: Si vous ne comprenez pas l'utilité des 2 premiers
champs, laissez les remplis comme dans l'exemple ci-dessous.
La partie DHCP du routeur :
Se rendre dans le menu Home et sous menu DHCP puis:
Cocher DHCP Server : Enabled
Puis, tu vas devoir déterminer une plage d'adresses.
Celles-ci seront distribuées à tes PC. Dans
l'exemple, j'ai 6 ordinateurs, il me faut donc 6 adresses,
j'ai donc choisi de débuter avec 192.168.0.100
et de finir avec 192.168.0.105, ce qui me donne bien 6
adresses possibles qui sont 192.168.0.100, 101, 102, 103,
104 et 105...
Attention, l'adresse IP du routeur
ne doit surtout pas appartenir à la plage choisie
Dans le champ Starting IP Address, mettre l'IP de début
de plage d'adresses, par exemple ici 192.168.0.100
Dans le champ Ending IP Address, mettre l'adresse IP
de fin de plage, par exemple ici 192.168.0.105
Dans le champ Lease time, choisir 1 week
Cliquer sur Apply pour sauvegarder (le routeur peut redémarrer)
NB: La partie Static DHCP a été occultée
volontairement, nous y reviendrons plus tard.
La partie Admin du routeur :

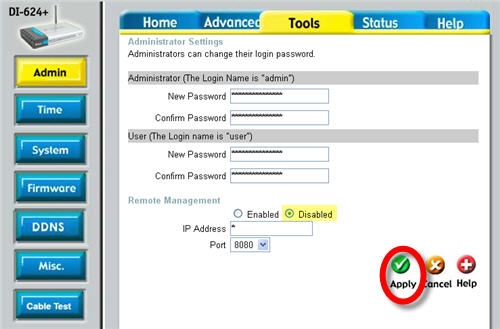

Se rendre dans le menu Tools et sous menu Admin puis:
Choisir un nouveau mot de passe pour le login admin,
ce mot de passe est à taper 2 fois.
Choisir un nouveau mot de passe pour le login user, à
taper 2 fois également.
Ces 2 mots de passe sont importants, ils permettent de
filtrer l'accès à l'interface de configuration
du routeur (que nous avons vu dans la partie Accès
au menu du routeur) grâce à un mot de passe.
Il est très important de mettre un mot de passe,
car sinon, n'importe qui en wifi aurait accès à
celle-ci, et pourrait changer les paramètres du
routeur.
Dans la partie Remote Management, cocher Disabled
Pour finir, cliquer sur Apply
Etape 2 : Connexion des ordinateurs au réseau
Internet
Nous en avons fini avec la configuration basique du routeur,
tu vas pouvoir maintenant connecter tous tes ordis au
routeur. Tous ces ordis doivent avoir leur configuration
IP et DNS en automatique, ce qui est le cas par défaut.
Connexion des ordis au routeur via un câble réseau:
Connecter chaque ordi depuis son port réseau RJ45
au routeur sur un des ports LAN via un câble réseau.
(tu peux connecter jusqu'à 4 ordis de cette façon
vu qu'il y a 4 ports LAN).
Connexion des ordis au routeur en WIFI :
Cela suppose que tu as connecté ta carte ou ton
adaptateur wifi à ton ordinateur, et que tu as
installé ses derniers drivers. Cela suppose aussi
que tu laisses Windows gérer la connexion wifi.
Dans Windows, va sur démarrer / Panneau de configuration

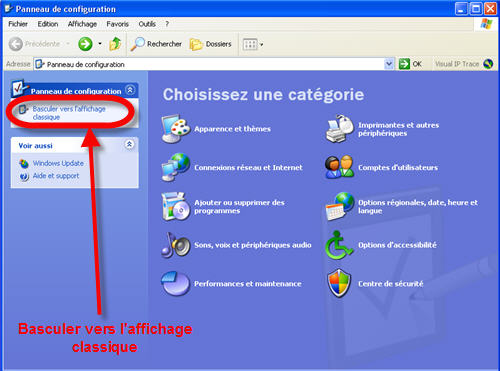

Si jamais tu as la fenêtre ci-dessous, clique sur
Basculer vers l'affichage classique .
Dans la fenêtre ouverte, cliquer
sur Connexions Réseau
A nouveau, une fenêtre s'est ouverte,
cliquer alors sur Connexion réseau sans fil.

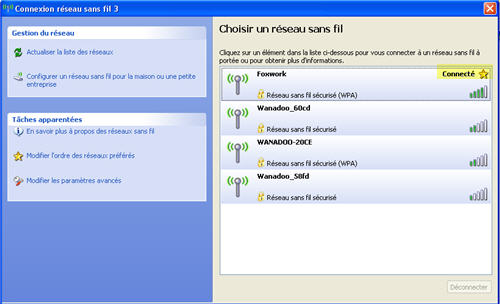

Quoi ?? Une nouvelle fenêtre encore
?? Et bien dans celle là, cliquer sur Actualiser
la liste des réseaux puis dans la liste de droite
double-clique sur ton réseau (le nom entré
dans le champ SSID à la partie WIFI du routeur
devrait apparaître dans cette liste, ici c'est Foxwork
pour l'exemple).
NB: La liste de droite peut contenir plusieurs réseaux,
c'est normal si des voisins ont également un réseau
sans fil.
Lors du double clic sur le réseau
dans la liste, la fenêtre suivante s'ouvre, demandant
la clé réseau. Cette clé, c'est celle
que tu as entrée dans le champ Key1 à la
partie WIFI du routeur et que tu as précieusement
notée sur un papier. Tu dois la rentrer 2 fois.
Ensuite, tu cliques sur Connexion.

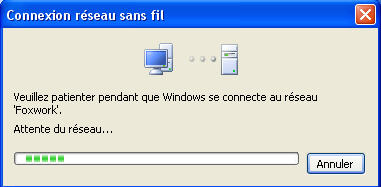

Normalement, les 2 fenêtres qui suivent
devraient se succéder. Sur la seconde, on peut
voir que l'ordi est connecté au réseau.
Procéder de même pour tous les ordis en
Wifi.
Connexion du routeur à la Freebox :
Très simple, relier le port ethernet de la Freebox
au port WAN du routeur.
NB: Le mode routeur et le mode wifi de la Freebox ne doivent
pas être activés.
Les deux photos suivantes montrent le port ethernet de
la Freebox, et le port WAN du routeur :
Etape 3 : configuration avancée du
routeur.
Jusqu'ici, tout ce que tu as fait doit déjà
te permettre de surfer sur le net, seulement pour utiliser
certaines applications (comme le multiposte) et pour sécuriser
ton réseau Wifi, il va falloir pousser un peu plus
les réglages.
Attribution des IP en fonction de l'adresse MAC:
Très utile pour certaines applications comme le
multiposte, ou certains jeux, etc...
Avant de continuer, il est impératif de connecter
tous les ordis.
Ensuite, à l'aide de l'un des ordis (de préférence
connecté au routeur par câble, mais faisable
par wifi aussi), entrer http:// et l'adresse renseignée
dans le champ IP Address de la partie LAN du routeur (par
défaut cela donne http://192.168.0.1) dans le navigateur
Internet.
Dans le champ Utilisateur, mettre admin, et dans le champ
Mot de passe, mettre le mot de passe renseigné
au champ New password de la partie Admin du routeur.

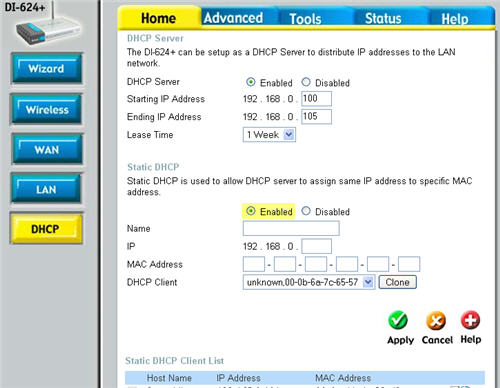

Puis, se rendre dans le menu Home et sous menu DHCP et:
Dans la partie Static DHCP, cocher Enabled.
Dans le champ IP, compléter l'adresse de manière
à ce qu'elle soit comprise dans la plage précédemment
fixée. Par exemple, j'avais mis une plage de 192.168.0.100
à 192.168.0.105 pour illustrer, je peux donc choisir
un chiffre de 100 à 105. Je vais mettre 102 pour
l'exemple.
Pour les autres champs, le routeur est intelligent, il
va les renseigner tout seul. Pour le champ DHCP client,
il y a une liste déroulante, cliquer sur la flèche
pour voir toutes les machines connectées (dans
l'exemple ci-dessous, il n'y a qu'une machine).
Afin de remplir le champ MAC Address, sélectionner
un ordi dans la liste déroulante, puis cliquer
sur le bouton Clone.
Le champ MAC Address se remplit alors. Le champ IP étant
remplit également, cliquer sur Apply pour valider.
Renouveler cette opération pour tous les ordinateurs
du réseau.
NB: Si tu es connecté en Wifi au routeur, il se
peut que ton ordi se déconnecte, tu devras alors
attendre la reconnection pour revenir à ce menu
DHCP et continuer avec les autres ordinateurs.
Les ordinateurs qui se sont alors vu attribuer une IP
fixe, doivent apparaître en bas de la page dans
la Static DHCP Client List
Passage au chiffrement WPA:
Le WPA est plus robuste aux attaques de pirates que le
WEP, cependant, toutes les cartes Wifi ne sont pas compatibles
WPA, donc si jamais après les réglages expliqués
ci-dessous, le wifi ne fonctionne plus, il te suffira
de répéter l'opération la partie
WIFI du routeur vue à l'Etape 1 un peu plus haut.
Pour commencer, télécharger et installer
le patch de chez Microsoft disponible ICI.
Ce patch est indispensable pour certaines versions de
Windows XP (avant SP2) qui ne supportent pas le WPA. De
plus, ce patch optimise la détection des réseaux
Wifi. Tant qu'on y est, le patch suivant ICI apporte lui
le support du WPA2 (qui peut le plus peut le moins !).

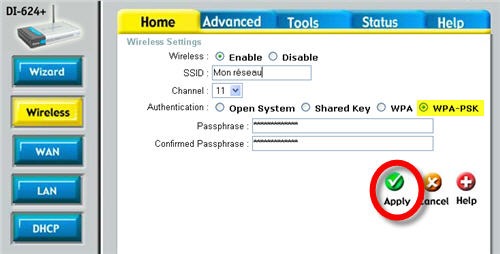

Ensuite, aller dans le menu Home et sous menu Wireless.
Dans Authentication, cocher WPA-PSK
Dans le champ Passphrase, entrer une clé aléatoire
en mettant plusieurs caractères (plus il y en a
mieux c'est, le maximum doit être au voisinage de
la 60aine, personellement, j'en ai mis 40). Ne pas hésiter
à mélanger majuscules, minuscules, chiffres
et signes spéciaux (&#%$....). Plus la clé
sera complexe, plus le réseau sera sécurisé.
Répétez cette clé dans le champ
Confirmed Passphrase.
Cliquer sur Apply pour enregistrer les paramètres
(le routeur va redémarrer).
NB: Si tu as executé cette étape en wifi,
ta connexion va être coupée, passe ensuite
à l'étape suivante pour te reconecter).
Pour se connecter au réseau Wifi maintenant que
tu as mis une clé WPA, rien de très compliqué,
répète la partie Connexion des ordis au
routeur en WIFI de l'Etape 2 un peu plus haut, et rentre
la clé WPA fournie dans le champ Passphrase du
routeur lorsque Windows va t'afficher la fenêtre
suivante :
Vous voila paré à exploiter au mieux ton
routeur, je rajouterai ensuite la mise à jour du
firmware, et le filtrage MAC (mais bon déjà
avec une clé WPA de 40 caractères, c'est
pas si mal).
|
