Au menu de ce tutoriel, la configuration
du routeur Freebox (V3, V4 et V5).
Alors, prêt ? C'est parti :
Etape I : Accès à la page de configuration
du routeur :
Tu vas accéder à ta console de gestion
via cette
page , puis au niveau des Fonctionnalités
optionnelles, tu vas cliquer sur Fonctionnalités
routeur de la Freebox :
Ensuite, sur la page qui s'est ouverte, dans la section
Mode routeur désactivé, et bien tu cliques
où c'est indiqué...
Etape II : Les réglages :

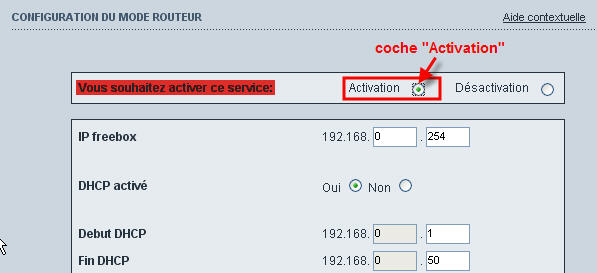

Te voila alors arrivé sur la page de configuration
du routeur Freebox. La première chose à
faire est de l'activer, tu vas donc cocher Activation
dans la section Vous souhaitez activer ce service:
Passons ensuite les options en détail :
IP freebox :
Comme son nom l'indique, il s'agit là de l'adresse
IP qu'aura ta Freebox sur ton réseau local. A moins
d'avoir besoin d'une configuration spécifique sur
ton LAN (réseau local), tu peux laisser par défaut
l'adresse 192.168.0.254 :
DHCP :
Sous ce nom barbare, se cache une fonction qui a pour
but d'attribuer automatiquement une adresse IP locale
( de type 192.168.XXX.XXX ) aux ordinateurs se connectant
sur ton réseau local. Sans cette adresse IP, ton
ordinateur ne pourra pas s'identifier, et donc tu ne pourras
pas naviguer sur Internet.
Attention, le fait d'activer le DHCP ne veut pas dire
que ton ordinateur obtiendra la même adresse IP
à chaque fois (IP fixe), mais simplement que le
routeur Freebox lui en attribuera une...
Pour attribuer cette adresse IP, le routeur Freebox va
piocher une adresse dans la plage d'adresses DHCP. Cette
plage, c'est à toi de la préciser via les
paramètres Debut DHCP et Fin DHCP. Très
logiquement, Debut DHCP doit être inférieure
à Fin DHCP. De plus, tu dois définir une
plage suffisamment grande pour pouvoir attribuer une adresse
IP à chaque machine de ton réseau. Dans
l'exemple ci-dessous, j'ai choisi :
Debut DHCP : 192.168.0.10 et Fin DHCP : 192.168.0.20
Cela signifie donc que ma fonction DHCP pourra attribuer
aux machines demandant une IP, une valeur allant de 192.168.0.10
à 192.168.0.20 (soit 11 adresses IP possibles,
192.168.0.10, 192.168.0.11, ...., 192.168.0.19 et 192.168.0.20),
donc sur mon réseau local, il ne pourra y avoir
que 11 machines qui pourront obtenir une adresse IP automatiquement.
Conclusion, si tu veux que les machines de ton réseau
obtiennent une adresse IP de façon automatique,
tu dois cocher Oui en face de DHCP activé, puis
tu dois définir une plage d'adresses DHCP adaptée
au nombre de machines présentes sur ton réseau
local à l'aide des fonctions Debut DHCP et Fin
DHCP.
Il n'est pas obligatoire d'activer cette fonction, toutefois
si tu ne le fais pas, tu devras fixer ton adresse IP selon
la méthode indiquée dans ce
tutoriel.
IP DMZ :
Attention à cette fonction, mal utilisée,
elle exposera la machine possédant l'IP précisée
en DMZ. DMZ est l'acronyme de "Demilitarized Zone".
Placer un ordinateur en DMZ lui permet d'avoir un accès
sans contrainte à Internet, mais aussi de l'exposer
pleinement aux risques liés... Donc à moins
de savoir ce que tu fais, le mieux est de ne pas toucher
à cette fonction.
Attention,
l'utilisation de cette fonction nécessite de fixer
soit en dur (voir
ce tutoriel) soit via les Baux DHCP
(voir plus bas) l'adresse IP de la machine concernée.
IP du Freeplayer :
Dans ce champ, tu dois préciser l'adresse IP de
l'ordinateur sur lequel est installé le FreePlayer
si jamais tu l'utilises.
Attention,
l'utilisation de cette fonction nécessite de fixer
soit en dur (voir
ce tutoriel) soit via les Baux DHCP
(voir plus bas) l'adresse IP de la machine concernée.
Réponse au ping :
Généralement, il est recommandé
de ne pas cocher cette fonction, à moins d'un besoin
spécifique.
Cette fonction permet d'autoriser ou non la Freebox à
répondre à une demande de Ping émanant
d'Internet. Il faut savoir que "pinguer" des
adresses IP est un bon moyen de trouver des machines connectées
à Internet, cela peut donc être une fonction
intéressante pour d'éventuels hackers. C'est
pourquoi, il est recommandé de ne pas activer cette
option.
Proxy WOL :
Cette fonction peut servir, sous réserve que tu
aies un matériel compatible, à mettre en
route une machine de ton réseau à distance,
soit depuis une autre machine de ton réseau, soit
depuis Internet.
Redirections de ports :
Cette fonction permet de rediriger des demandes provenant
d'une machine sur Internet qui émet ses requêtes
sur un certain port, vers un port spécifique d'une
machine située sur ton réseau.
Dans la première case port, tu dois mettre le numéro
de port utilisé par l'ordinateur distant (celui
qui est sur Internet), puis tu dois spécifier le
type de protocole utilisé, l'adresse IP de l'ordinateur
de ton réseau vers lequel doit être redirigée
la requête, et enfin dans la seconde case port,
le numéro de port de l'ordinateur de ton réseau
sur lequel la requête est redirigée.
Généralement, les deux cases port contiennent
les mêmes numéros.

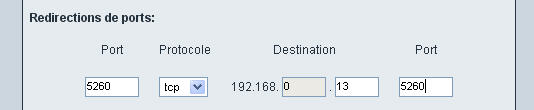

Par exemple, j'utilise sur ma machine ayant l'IP 192.168.0.13
un logiciel SIP qui a besoin de faire transiter des informations
via le port 5260 en utilisant le protocole TCP, je vais
donc rentrer les informations suivantes :
Attention,
l'utilisation de cette fonction nécessite de fixer
soit en dur (voir ce tutoriel) soit via les Baux DHCP
(voir plus bas) l'adresse IP de la machine concernée.
Redirections de plages de ports :
C'est exactement la même chose que pour la redirection
de ports, sauf que cette fois-ci, c'est toute une plage
de ports qui peut être désignée. A
noter que dans ce cas, si une requête émane
d'un port X d'une machine d'Internet, elle sera redirigée
obligatoirement vers le même numéro de port
X de la machine de ton réseau dont tu auras précisé
l'adresse IP.

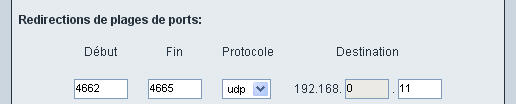

Par exemple, je veux que toutes les requêtes arrivant
d'Internet en UDP, émises d'un port 4662, soient
redirigées vers le port 4662 de mon ordinateur
ayant l'IP 192.168.0.11, et de même pour les requêtes
sur les ports 4663, 4664 et 4665 en UDP.
Je renseigne donc les champs comme cela :
Baux DHCP permanents :
Pour se connecter à ton réseau et à
Internet, ton ordinateur passe par une carte réseau.
Cette carte possède une adresse unique au monde
que lui a donné son fabriquant : c'est l'adresse
MAC.
Quand ton ordinateur va passer par ton routeur Freebox,
il va lui annoncer cette adresse MAC.
Grâce à la fonction Baux DHCP permanents,
tu va pouvoir demander au routeur Freebox de donner systématiquement
la même adresse IP à un ordinateur de ton
réseau. Cet ordinateur sera tout le temps reconnu
par le routeur Freebox grâce à l'adresse
MAC, ce qui lui permettra de lui donner la même
adresse IP à chaque fois.
Les adresses IP allouées par les baux DHCP permanents
doivent être situées dans la plage d'adresses
allouée au DHCP dont on a parlé un peu plus
haut.
Si je reprends mon exemple de la partie précédente
Redirections de plages de ports, disons que j'ai 11 ordinateurs
sur mon réseau, mais que seul mon ordinateur X
possède un logiciel lambda qui utilise les ports
4662 à 4665 en UDP. Si je veux pouvoir rediriger
les ports vers cet ordinateur X, il faut bien que je soir
certain qu'il ait à chaque fois la même adresse
IP, disons 192.168.0.11, puisque le routeur utilise cette
adresse pour rediriger les ports. Il va donc falloir utiliser
les Baux DHCP permanents pour demander à la Freebox
de toujours donner l'adresse IP 192.168.0.11 à
cet ordinateur X.
Pour ce faire, je regarde l'adresse MAC de la carte réseau
de mon ordinateur X. Si tu ne sais pas comment trouver
l'adresse MAC, suis donc le guide sur ce
tuto.
Nota :
l'utilisation des Baux DHCP impose d'activer la fonction
DHCP du routeur Freebox.
Il existe une autre alternative pour fixer les adresses
IP des machines d'un réseau, cette alternative
est expliquée ICI,
cette dernière méthode n'impose pas l'activation
du DHCP Freebox. Cette dernière méthode
est plus recommandée particulièrement si
tu as des machines en WiFi pour une meilleure stabilité
et sécurité de ton réseau sans fil.
Etape III : valider les réglages :
Pour que tes réglages soient appliqués,
il ne faut pas oublier de cliquer sur Envoyer !!
Et enfin, il faut débrancher
/ rebrancher ta Freebox pour que celle-ci
applique les réglages routeur, ainsi que (dans
le cas où des baux DHCP permanents ont été
définis ou modifiés) redémarrer les
ordinateurs connectés sur la Freebox.
|
