- Ta connexion wifi est déjà installée,
et a déjà fonctionné, plus ou moins
bien, ou au moins ton réseau wifi est visible !!
Le but ici n'est pas d'apprendre à installer son
wifi, mais plutôt de le stabiliser au mieux, et
de l'améliorer si possible;
- Système d'exploitation : Windows XP;
- Un point d'accès Wifi (Freebox ou tout autre
routeur Wifi);
- Tu sais exécuter une commande du genre "
ipconfig /all", "ping" mais surtout "Netsh"
(si tu ne sais pas, un tuto est dispo ICI).
Trois logiciels et trois patchs te seront utiles également
:
-
Patch 1
: concerne uniquement Win XP avant le SP2, car compris
dans le SP2. Ce patch ajoute le WPA et optimise et stabilise
le WiFi.
- Patch
2 : correctif au niveau du WPA, concerne
toute version Win XP.
- Patch
3 : apporte le WPA2 à Windows.
Le WPA2 n'est pas géré par tous les routeurs,
mais si vous ne savez pas, prenez le patch, de toute façon
qui peut le plus peut le moins ! Concerne tous les Win
XP.
- Gpedit
: concerne uniquement Win XP Home. Permet de modifier
les stratégies réseau en autre.
- TCP
Optimizer : petit logiciel aimable
qui va travailler pour vous...
- Netstumbler
: petit logiciel bien sympathique qui permet de détecter
les réseaux sans fil.
Voila, te voila bien nain remé pour faire la peau
à ton WiFi... C'est parti :
Laisser Windows gérer la connexion :
Pour Windows XP avant le SP2, installer, dans l'ordre,
les 3 patchs ci-dessus. Pour Win XP SP2, seulement les
patchs 2 et 3.
Surtout avec les patchs ci-dessus, Windows gère
généralement très bien le WiFi, donc
lorsque tu installes ton WiFi, contente toi des drivers
de la carte WiFi, et n'installe pas le logiciel propriétaire
livré avec la carte.
Si le logiciel propriétaire est déjà
installé, le mieux serait de le désinstaller,
ou au minimum de sélectionner dans le logiciel
Laisser Windows gérer cette connexion.
Connectivité limitée ou inexistante !
Rah ce satané message ! Ne t'inquiète pas
nain colère, tous les wifistes ont un jour rencontré
ce message. Le problème est que ton ordinateur
ne parvient pas à obtenir une adresse IP et en
prend une du type 169.254.XXX.XXX.
Pour se débarrasser de ce message:
- Le chiffrement :
Bien souvent à l'origine de ce problème.
Pour en avoir le coeur net, une seule solution, on désactive
le chiffrement, que ce soit WEP ou WPA. Si ça fonctionne,
on applique les points qui suivent, sinon, tu peux passer
En général, ce message est causé
par une erreur dans la clé de chiffrement WEP (le
plus souvent) ou WPA (parfois). Il faut donc vérifier
que la clé rentrée dans le routeur est strictement
la même que celle rentrée dans Windows. Ca
parait tout bête, mais pourtant c'est une erreur
fréquente. Un petit truc, saisir sa clé
dans le notepad, puis faire un copier /collé pour
remplir les champs, cela évite toute erreur.
La clé de chiffrement n'est pas au bon format.
Eh oui, certains routeurs ne vérifient pas le format
de la clé, donc toujours bien faire attention.
Pour éviter toute erreur, le mieux est de toujours
rentrer sa clé au format hexadécimal (la
clé ne doit être composée que de caractères
hexadécimaux (soit : abcdef0123456789), et éviter
l'ASCII et les générateurs de clé
en ASCII. Pour mémoire, une clé WEP de 64
bits = 10 caractères hexadécimaux, une clé
WEP de 128 bits = 26 caractères hexadécimaux
et 256 bits = 58 caractères hexadécimaux.
Si la méthode de chiffrement utilisée est
le WPA, certains routeurs ne peuvent pas travailler avec
l'AES, il faut donc se mettre en TKIP. Pour ce faire,
procède comme suit :
> Ouvre la fenêtre de Connexion sans fil, et
clic sur Afficher les réseaux sans fil :

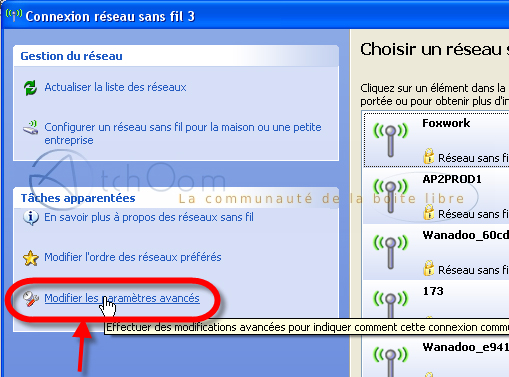

Puis clic sur Modifier les paramètres
avancés :

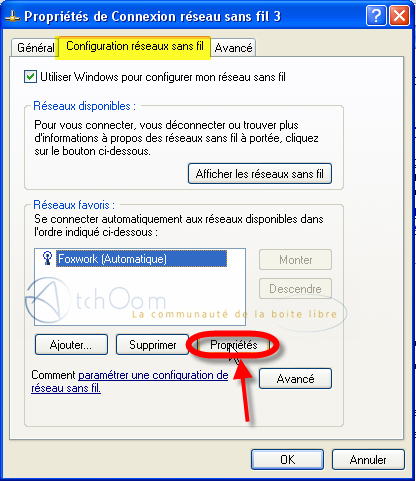

Dans la fenêtre qui s'ouvre alors,
sélectionne l'onglet Configuration réseaux
sans fil, puis mets ton réseau en surbrillance,
et enfin clic sur Propriétés :
Nouvelle fenêtre ! Dans celle là,
que le mode soit WPA ou WPA-PSK, tu peux choisir TKIP,
AES voire TKIP+AES, mais toi tu vas donc choisir TKIP
:
Puis clic OK, et teste ton réseau...
Il se peut aussi que ton routeur ne soit pas compatible
WPA. S'il est ancien, c'est possible, cependant les constructeurs
prévoient des firmwares qui ajoutent le WPA. Donc
toujours mettre à jour son firmware, et au final
bien vérifier que le mode de chiffrement choisi
est le même sur le routeur, et sur le PC...
Le nom de réseau (SSID)
Il se peut parfois que le simple fait de changer le nom
(SSID du réseau) suffise à résoudre
le problème de connectivité limitée.
Donc essaie de changer ce nom.
Empêcher la diffusion du SSID peut parfois aussi
poser problème. C'est une option du routeur. Essaie
de la désactiver. Il faut savoir que de toute façon,
empêcher la diffusion du SSID n'apporte pas grand
chose en terme de sécurité, sachant qu'il
est très simple de trouver le nom de ton réseau...
Le DHCP :
Cela permet en théorie à ton ordinateur
d'obtenir dynamiquement son adresse IP, mais là
en l'occurrence, on va supposer que ça ne fonctionne
pas terrible et que c'est pour cela que ton ordi n'obtient
pas une IP valide et que tu te retrouves en connexion
limitée. On va donc fixer en hard l'adresse IP.
Tu vas fixer ton adresse IP en hard en suivant ce
tuto . Tu prendras bien soin d'attribuer
à ton PC une adresse IP en dehors de la plage DHCP
du routeur (le mieux étant de couper le DHCP, et
de fixer les IP de toutes les machines de ton réseau).
Si la plage DHCP est de 192.168.0.10 à 192.168.0.20,
tu pourras choisir une adresse IP inférieure à
192.168.0.10 comme 192.168.0.6 par exemple, ou alors tu
pourras choisir une adresse IP supérieure à
192.168.0.20 comme 192.168.0.34 par exemple.
Tu as toujours le message de connectivité limitée
?? Arg damned ! T'inquiète pas, on va encore essayer
un dernier truc :
Réinitialisation du protocole TCP/IP :
Bon, là on suppose que le protocole merdoie quelque
peu, et que par conséquent tu n'arrives pas à
obtenir une IP valide, on va donc le réinitialiser.
Idem pour le Winsock qui pourrait être corrompu
:
Tu vas taper la commande : netsh int ip reset c:\resettcpip.txt
Cela réinitialise le TCP/IP. Sur ton disque c:,
dans le fichier resettcpip.txt, tu pourras trouver des
infos sur cette réinitialisation.
Ensuite, tu vas taper la commande netsh winsock reset
Pour finir, tu dois redémarrer ton ordinateur.
Maintenant, il serait bon de fixer l'adresse IP (voir
plus haut).
Normalement, à ce stade, tu es débarrassé(e)
du message empoisonné !!
Mon débit n'est pas terrible, et le signal WiFi
est faible :
Ba oui, c'est le problème en WiFi, les causes
d'affaiblissement du signal sont bien plus nombreuses
qu'avec un bon vieux câble ethernet...
Alors en vrac on citera les fours à micro-ondes,
les radars d'aviation, les radioamateurs (ba voui hein,
la bande ça se partage...), les transmetteurs video
sans fils, les murs en béton armé....
Mais le plus perturbant pour ton signal WiFi, nain rhumé,
ce sont tes voisins ! Et oui, le WiFi a de plus en plus
de succès, et on voit apparaitre des réseaux
sans fils de partout...
Choisir judicieusement son canal :
Ce que tu vas faire en premier, c'est donc établir
un simili de cartographie de fréquences, c'est
à dire que l'on va regarder un peu chez les voisins
pour voir les canaux qu'ils utilisent.
Pour commencer, tu vas télécharger et installer
Netstumbler.
Une fois installé, tu vas le lancer, tu vas arriver
sur la fenêtre suivante, dans laquelle tu vas cliquer
sur le bouton Option :
Clic sur l'image pour l'agrandir
Une fois le clic sur Option fait, tu arrives sur la fenêtre
ci-dessous. Remplis à l'identique sous l'onglet
General, puis clic sur Appliquer et OK pour en finir avec
les options.
Clic sur l'image pour l'agrandir
Maintenant, nous allons utiliser Netstumbler pour observer
les réseaux WiFi dans le voisinage. Le logiciel
doit être en scanning. Lorsqu'il ne scan pas, il
suffit de cliquer sur la flèche verte. Ci-dessous,
le logiciel ne scan pas :
Clic sur l'image pour l'agrandir
Le mieux est de réaliser le scan
en soirée (là où les gens se connectent
le plus). Laisse tourner le scan au moins une heure (tu
ne pourras plus te connecter à Internet) pour avoir
le maximum d'infos. L'objectif est de déterminer
quels sont les canaux utilisés par les voisins,
et la force du signal. J'ai surligné en rouge la
colonne indiquant les canaux détectés (Chanel)
et la colonne indiquant la meilleure différence
signal / bruit (SNR+). J'ai brouillé en noir mon
propre réseau puisqu'il ne faut évidement
pas en tenir compte :
Clic sur l'image pour l'agrandir
Maintenant, il va falloir que tu étudies ces résultats.
Le problème, c'est que chaque canal WiFi occupe
une bande de 20 MHz, or ces bandes de fréquences
se recoupent entre elles, et ça quand tu as des
voisins wifistes, c'est pas terrible, car il se peut que
de temps à autre, vous soyiez sur des fréquences
très proches voir identiques. L'objectif pour toi
nain beau, cela va être de choisir un canal le plus
isolé possible des canaux utilisés par le
voisinage. Pour ce faire, utilise le tableau ci-dessous.
Clic sur l'image pour l'agrandir
Bon là tu te dis "c'est bien
ce tableau, il est joli, mais j'en fais quoi moi ?"
T'inquiète pas, nain Tochiro va t'expliquer, sur
ce tableau tu peux voir visuellement les recoupements
de fréquences entre canaux. Admettons que tes voisins
utilisent le canal 10, tu peux observer sur le tableau
que seuls les canaux 1,2,3,4 et 5 utilisent des fréquences
totalement différentes du canal 10. Le canal 6,
lui par exemple, a en commun avec le canal 10 les fréquences
de 2,447 GHz à 2,452 GHz. Le 7 a encore plus de
fréquences communes avec le 10...
Ton but est donc de trouver le canal qui a le moins de
fréquences communes avec les canaux de tes voisins.
Attention : tu dois également regarder le chiffre
dans la colonne SNR+, plus il est proche de 100, plus
tu reçois bien le réseau WiFi concerné,
et donc plus il a de chances de te gêner, donc il
faut accorder plus d'importance à ce type de réseau
qu'à un réseau dont le chiffre est faible.
Plus ton choix de canal sera judicieux, plus dans Netstumbler,
à la colonne SNR+, le chiffre correspondant à
TON réseau sera élevé.
Tu sais maintenant choisir au mieux ton canal, cependant
pense à le faire régulièrement, car
les voisins, ça va, ça vient, et ça
change de canal aussi !
Windows se fait pas chier :
Et oui, par défaut ce salopiaud se réserve
20% de TA bande passante ! Incroyable non, et il ne te
demande même pas ! Donc toi, nain ragé, tu
vas lui reprendre illico ! Non mais !
Première chose, si tu es sous Win XP Home, tu vas
devoir télécharger et installer Gpedit.
Il suffit de décompresser l'archive, et de cliquer
sur gpedInst.bat pour installer gpedit. Pour Win XP Pro,
gpedit est déjà dans Windows.
Vas sur démarrer / Executer et tape gpedit.msc
S'ouvre alors la fenêtre ci-dessous
dans laquelle tu vas développer Stratégie
Ordinateur local, Configuration ordinateur, Modèles
d'administration, Réseau, puis un clic sur Planificateur
de paquets QOS et enfin un double clic sur limiter la
bande passante réservable :
Clic sur l'image pour l'agrandir
Si tu as bien suivi, tu as maintenant une nouvelle fenêtre
dans laquelle tu vas cocher Activer, puis tu vas mettre
0 %, et enfin tu vas cliquer sur Appliquer puis OK
Et voila, tu lui as repris TES 20 % de bande
à Windaube !
Le MTU et la fenêtre de réception TCP (RWIN)
:
Qu'est-ce qui dit ?? oO
Ce sont deux paramètres capitaux en ce qui concerne
la rapidité de ta connexion. Le MTU détermine
la taille des paquets de données que tu envoies.
Un MTU trop élevé, tes paquets seront fragmentés,
découpés, un MTU trop bas, là il
faudra multiplier le nombre de paquets...
La fenêtre de réception TCP (RWIN) elle,
te permet de recevoir ces paquets. Trop petite, les paquets
passeront mal par la fenêtre, trop grande, le nombre
de paquets sera trop important et on va s'y perdre pour
les trier et reformer les données.
Alors voila, le but est d'optimiser ces deux paramètres,
mais pour le faire il va falloir multiplier les commandes
ping en changeant la taille des paquets, examiner le nombre
de sauts, déterminer les délais.... enfin
plein de trucs bien chiants !! Heureusement, il y a un
logiciel qui fait ça très bien tout seul
:
Tu vas donc télécharger et installer TCP
Optimizer.
A l'execution du programme, tu vas obtenir la fenêtre
qui suit :
Clic sur l'image pour l'agrandir
Dans cette fenêtre, sous l'onglet General Settings
:
> Tu vas placer (dans la zone encadrée bleue)
le curseur en fonction de tes caractéristiques
de ligne (consultables via ton interface de gestion Freebox
sur le site de Free). Il ne sert à rien de mettre
le curseur plus haut que tes caractéristiques,
au contraire...
> Tu vas ensuite sélectionner (dans la zone
encadrée orange) ta carte WiFi dans la liste. Ne
touche pas au reste.
> En bas (dans la zone encadrée en rouge), tu
vas cocher Optimal settings
> Là tu notes la valeur MTU
>NE CLIQUE PAS ENCORE
SUR APPLY CHANGES
On ne vas pas en rester là, tu vas maintenant affiner
le réglage TCP Receive Window, à partir
de la fenêtre précédente, tu vas pouvoir

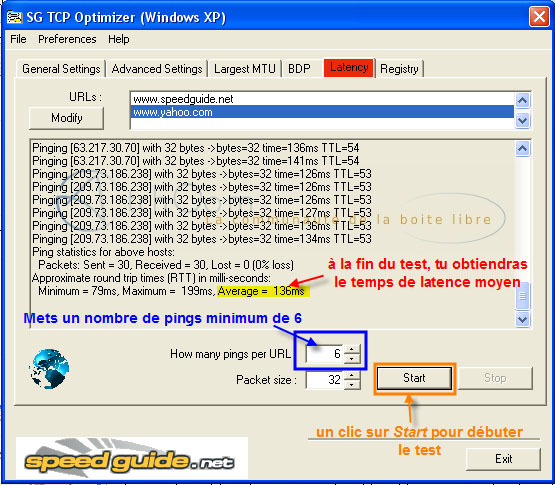

cliquer sur l'onglet Latency pour arriver sur la fenêtre
suivante :
Clic sur l'image pour l'agrandir
Pour cette fenêtre, tu vas fixer le nombre de pings
à 6 au minimum, puis tu vas cliquer sur Start pour
lancer le test.
Quand le test est fini, tu notes le temps de latence moyen
(Average= XXXms).
Maintenant, tu vas calculer la taille de la fenêtre
TCP, appelée aussi RWIN. Tu vas donc aller sous
l'onglet BDP où tu vas compléter le champ
Bandwidth à l'aide de tes caractéristiques
de ligne, puis le champ Delay grâce au calcul précédent.
Enfin, un petit clic sur Calculate va te donner le RWIN
maximum (que tu notes quelque part):
Clic sur l'image pour l'agrandir
Ensuite, tu vas devoir faire des petits
calculs :
> D'abord, tu vas calculer une valeur que l'on va appeller
RWINu, à partir de la valeur MTU notée précedement.
La formule est RWINu = (MTU - 40)*44. Par exemple, avec
mon MTU de 1500, j'ai un RWINu de 64240 (1500 - 40 = 1460
; 1460*44 = 64240).
> Tu vas ensuite multiplier ce RWINu par 2 tant que
la valeur obtenue ne dépasse pas le RWIN maximum
calculé précedement. Par exemple, mon RWIN
maximum est 1035776, je vais multiplier mon RWINu par
2 tant que je ne dépasse pas 1035776 :
64240*2 = 128480
128480*2 = 256960
256960*2 = 513920
513920*2 = 1027840
Je vois très bien que si je multiplie cette dernière
valeur par 2, je vais dépasser mon RWIN maximum,
je note donc cette valeur comme mon nouveau RWIN.
On approche de la fin. Toujours là ?? Bien, tu
t'es bien embêté, nain gacé, à
calculer ton RWIN, tu vas avoir le plaisir de le rentrer

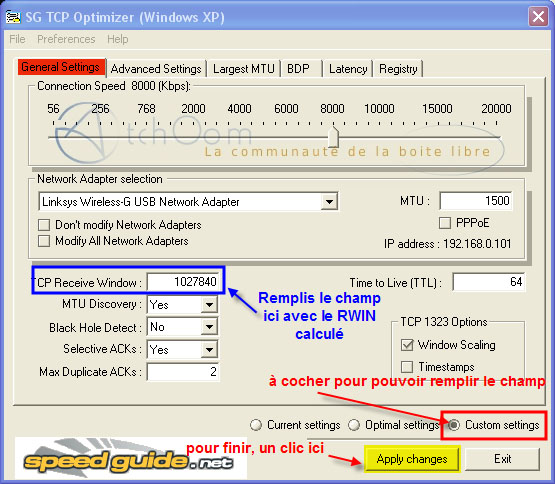

avec tes petits doigts. Sous l'onglet General Settings
tu vas remplir le champ TCP Receive Window avec la nouvelle
valeur de ton RWIN une fois que tu auras coché
Custom settings. Pour finir, tu pourras enfin cliquer
sur Apply changes :
Clic sur l'image pour l'agrandir
|
